Conectores do painel frontal de gabinetes
Uma etapa importante no processo de montagem de computadores é a configuração dos conectores do painel frontal de gabinetes.
Infelizmente, não há um padrão entre os fabricantes no que se refere a padronização dos contatos do painel frontal nas placas-mãe. Isso gera confusão no momento da montagem.

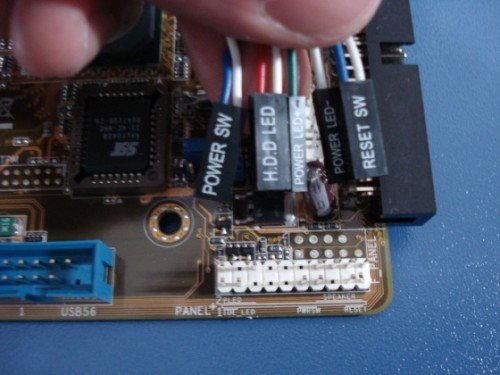

Nos gabinetes ATX, temos basicamente 5 conectores: Power SW (o botão liga/desliga), Reset SW (o botão de reset), Power LED (o led que indica que o micro está ligado), HD LED (o led que mostra a atividade do HD) e o speaker:

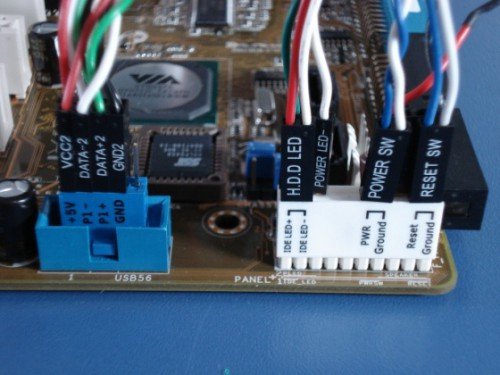

Cada um dos contatos é formado por dois pinos, um positivo e um neutro. Nos conectores, o fio colorido corresponde ao positivo e o fio branco ao neutro.
Tanto os dois botões, quanto o speaker (que usa um conector de 4 pinos, embora apenas 2 sejam usados) não possuem polaridade, de forma que podem ser ligados em qualquer sentido.
Os LEDs por sua vez, precisam ser ligados na polaridade correta, caso contrário não funcionam.

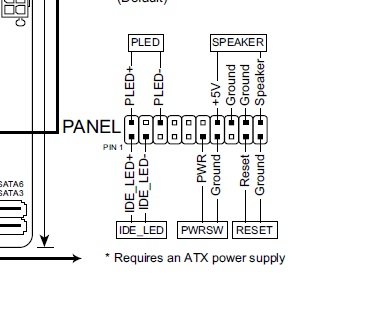

Quase sempre, a própria placa traz uma indicação resumida decalcada, indicando inclusive as polaridades, mas em caso de dúvidas você pode dar uma olhada rápida no manual, que sempre traz um esquema mais visível:
Em micros antigos, ainda na época dos gabinetes AT, existiam também os conectores Keylock (uma chave no gabinete que permitia travar o teclado), Turbo SW (a chave do botão “turbo”) e o Turbo LED (o LED correspondente).
O botão “turbo” é uma história curiosa. Ele surgiu com o lançamento dos primeiros micros 286 e tinha a função de reduzir a frequência de operação do processador, fazendo com que o micro ficasse com um desempenho similar ao de um XT (o micro operava à frequência normal apenas enquanto o botão estivesse pressionado).
Isso permitia rodar alguns jogos e outros programas que ficavam rápidos demais se executados no 286. Por algum motivo, o botão “turbo” continuou presente nos gabinetes AT até a época dos micros Pentium, embora não fosse mais usado.
Outra curiosidade era o mostrador do clock, também usado na época dos micros Pentium 1. Ele tinha uma função puramente decorativa, mostrando a frequência de operação do processador.
O engraçado era que ele não tinha relação nenhuma com a frequência real. Era simplesmente um painel digital, configurado através de jumpers, onde você podia colocar a frequência que quisesse. Felizmente ele também saiu de moda e não é mais usado nos gabinetes atuais.
